INFORMÁCIE

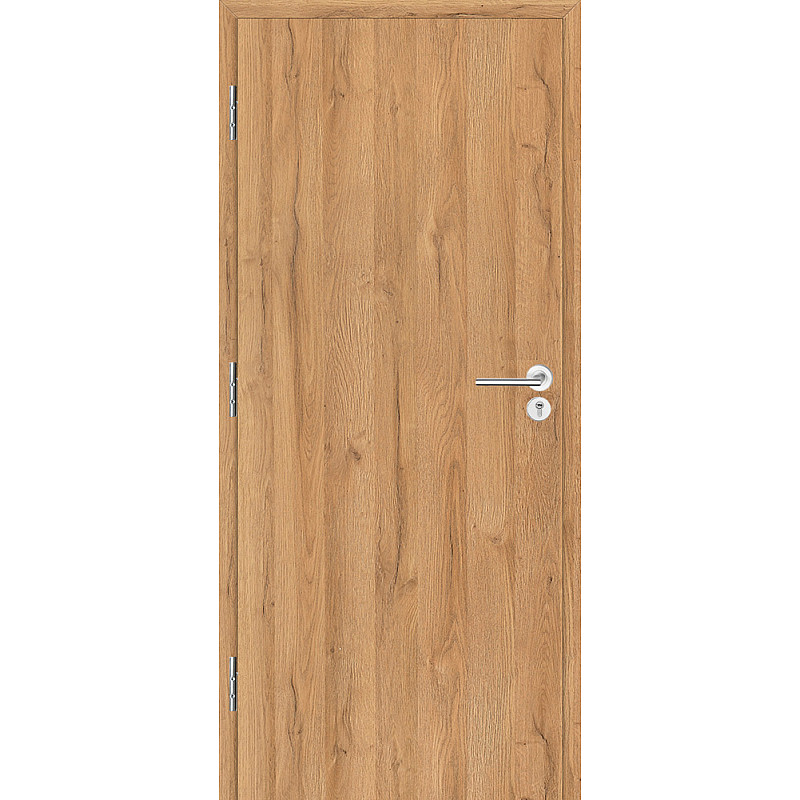

- Protipožiarne dvere sú určené pre verejné budovy aj súkromné byty ako vnútorné vchodové dvere. Použitie protipožiarnych dverí je predpísané v projekte stavby.
- Ku každému protipožiarnemu uzáveru je vystavený certifikát výrobku a vyhlásenie o zhode.
- Zvukový útlm 34 dB pri použití padacieho prahu alebo dreveného prahu s tesnením.
- Dvere spĺňa požiadavky EI a EW 30
KONŠTRUKCIA
- Masívny drevený rám pokrytý dvoma HDF doskami.
- Protipožiarna výplň GRENAMAT pri dverách do obložkovej a kovovej zárubne.
POVRCHOVÁ ÚPRAVA
- Krídlo vyrobené s povrchovou úpravou 3D GREKO alebo CPL LAMINÁT.
KOVANIE
- Tri strieborné závesy skrutkovacie - protipožiarny zámok na cylindrickú vložku s rozstupom 72 alebo 90 mm, pozri tabuľku skladovej zásoby.
ZÁMOK
Novým zámkom s rozstupom 72 mm je možné plne nahradiť staršie zámky s rozstupom 90 mm. Dvere s 72 mm rozstupom je možné osadiť na zárubne s 90 mm rozstupom, pretože v zárubniach je väčší otvor na zamykanie.
ZÁKLADNÉ ZNAČENIE PROTIPOŽIARNYCH DVERÍ
- EW - Požiarne odolné. Obmedzuje šírenie požiaru.
- EI - Požiarne bezpečné. Bráni šíreniu požiaru.
- C - Dvere so samozatváračom.
- S - dymotesné dvere.
- 30 - Odolnosť v minútach.
- DP3 - Dvere s drevenou konštrukciou.
Protipožiarne dvere sú dvere špeciálnej konštrukcie zabraňujúce po nejakú dobu šíreniu požiaru od jeho stredu do okolitých oblastí. Ich hlavným cieľom je udržanie ohňa do príchodu hasičov a kompletná evakuácia osôb. Spoľahlivou prekážkou šírenia ohňa pri požiari sú protipožiarne dvere do bytu. Svojimi špeciálnymi vlastnosťami nielen lokalizujú šírenie ohňa a obmedzia oblasť jeho pôsobenia, ale tiež významne znížia škody a zaistia dostatočný časový priestor na evakuáciu osôb z miestnosti. Všetky protipožiarne dvere do bytu spĺňajú požadované štandardy požiarnej odolnosti a disponujú potrebnými certifikátmi. Sú vyrobené výhradne v Českej republike v špecializovaných výrobných závodoch.
Zárubne s požiarnou odolnosťou sú označené jedinečným kódom, ktorý je vyrazený v polodrážke nadpražia zárubne, a ktorý je uvedený na certifikáte odovzdanom zákazníkovi spoločne so zárubňou. Tým je požiarna odolnosť deklarovaná, samotné označenie na zárubni alebo samotný certifikát nie sú dostačujúce.
Zoznam príslušných technických predpisov:
ČSN 1634-1 - Stanovenie požiarnej odolnosti.
ČSN 730810, ČSN EN 13501-1 - Reakcia na oheň.
ČSN 730810, ČSN EN 13501-1 - Druh konštrukčnej časti.
ČSN 746501/Z4:2001 - Oceľové zárubne. Spoločné ustanovenia.
ČSN EN 1192:2001 - Klasifikácia pevnostných požiadaviek.
Nariadenie vlády č.163/2002 Sb.
Jak zaměřit interiérové dveře do původní kovové zárubně.
Do původních kovových zárubní doporučujeme dveře z naší nabídky za nízké ceny ze skladových zásob, viz odkaz DVEŘE SKLADEM
Orientaci dveří, PRAVÉ nebo LEVÉ určíte tak, že se postavíte čelem přede dveře a otevíráte dveře směrem k sobě (POZOR! ne od sebe). Pokud vidíte panty vpravo, jsou dveře PRAVÉ a obráceně, panty vlevo - dveře LEVÉ.
Šířka dveří je typizována ČSN normou. Z jedné strany mají dveře falc, proto jsou širší. Zde je odkaz. Pokud stávající dveře mají odchylku v rozměrech do +-3 mm je to v pořádku.
Hlavní pravidlo u zaměření šířky je, že SVĚTLOST ZÁRUBNÍ = ŠÍŘKA DVEŘÍ. My jako profesionálové doporučujeme zaměřovat stávající zárubně ve falci, kde jsou dveře o 30 mm širší, tzn. 630, 730, 830, 930, 1030 mm.
V praxi to tak bohužel není, jelikož 90% ocelových zárubní jsou časem vyboulené do středu. Proto je možná maximální odchylka +-5 mm. Při rozměru ve falci 625, 725, 825, 925, 1025 mm je ještě možné dveře osadit relativně dobře, avšak pod tyto hodnoty je lepší zvolit úpravu falce se zpětným nažehlením hrany v dekoru.
Při zaměření je důležité vždy zaměřovat alespoň tři body v každé ose a vyhledávat nejmenší a největší rozměry.
Nezapomeňte zkontrolovat vzdálenosti pantů od sebe a porovnat je s obrázkem. Zde může být také odchylka +-3 mm. Panty lze případně podložit kovovými podložkami, které vypadají takto:
Také zkontrolujte čep pantu a výšku protiplechu, který lze v případě potřeby obrousit.
Potřebujete dveře podříznout, nebo ne???
To jednoduše poznáte podle vzdálenosti od podlahy k sedlu spodního pantu na futrech (rozměr 235 na obrázku).
Pokud máte 235, tak Vám po osazení dveří zůstane pode dveřmi cca 10 mm mezera, což je v pořádku. Pokud máte méně, tak je potřeba o tento rozdíl dveře podříznout.
Jak zaměřit interiérové dveře do obložkové zárubně do stavebního otvoru.
U zaměření stavebního otvoru je důležité vždy zaměřovat alespoň na třech bodech v každé ose a vyhledávat nejmenší a největší rozměry, které je potřeba zapsat do zaměřovacího protokolu ( PDF - Ke stažení).
Zaměřujeme šířku stavebního otvoru, tloušťku ostění/příčky a výšku stavebního otvoru od dokončené podlahy. Při zaměření by měly být hotové omítky, obklady, případně je jejich hodnotu potřeba přičíst k zaměřené tloušťce.
Atypické případy při zaměření jsou popsané níže v článku.
V naší nabídce najdete všechny možné typy interiérových dveří, odkaz zde: INTERIÉROVÉ DVEŘE
Příklad FALCOVÉ DVEŘE, což jsou nejpopulárnější typy dveří.
Ideální šířka stavebního otvoru je +10 cm k šíři dveří, min. + 8cm až max + 12cm (viz tabulka, sloupek F). Například pro dveře 60 je potřeba mít šířku stavebního otvoru 68-72cm. Pokud máte otvor větší než doporučený, lze objednat zárubně s 8 cm krycí lištou (záklop), místo 6 cm. Ta dokáže překrýt +4 cm navíc na obě strany (viz tabulka, sloupek G).
Výška stavebního otvoru je ideální 2010 - 2030 mm od dokončených podlah. V případě, že máte menší výšku dveří je potřeba je podříznout, max. však do 5 cm. Pokud máte větší výšku, tak lze objednat PL normu, která je vyšší o 4,5 cm oproti ČSN normě, nebo je nutné objednat Obložkové zárubně s krycí lištou širokou 8 cm, místo standardních 6 cm. Tím pádem překryjete otvor až 2062 mm vysoký.
Naše zárubně mají tzv. regulaci tloušťky stěn (viz. obrázek ROZSAH REGULACE), proto nevadí pokud nemáte ideální rovnou stěnu. Pro shlédnutí veškerých možností regulace klikni: Obložkové zárubně.
Měřte stěnu v několika místech na obouch stranách stavebního otvoru a také překlad a vyberte nejvhodnější rozsah regulace z naší nabídky.
Jak zaměřit obklad kovové zárubně nebo-li OKZ.
Šířka obložení kovové zárubně se měří v průchodu původní ocelové zárubně. Zde je důležité kontrolovat rozměr F dle tabulky níže. Jedná se o minimální světlost ocelové zárubně do které lze namontovat zárubně OKZ. Většina dveří má průchod 600 - 900 mm, pokud se dostanete např. u "70" dveří na hodnotu 695 mm a méně, je potřeba zvážit úpravu nadpraží a falce u pantu dveří o -5 mm se zpětným nažehlením hrany v dekoru, jelikož vnější rozměr zárubně (sloupek E dle tabulky níže) má hodnotu 692mm. Tuto úpravu provádíme před výjezdem montážníků k instalaci, nebo při objednání přes e-shop.
Dále nesmíme zapomenout na výšku v průchodu. V 70% případů máte je nižší výška než 197 cm (viz obrázek). Proto je potřeba vnitřní dveře a zárubně podříznout o rozdíl mezi 197 cm a skutečnou výškou, navíc ještě o 5 mm pro montážní pěnu.
Tloušťka OKZ se měří podle kovové zárubně, ale pokud zeď přečnívá přes futra, tak je potřeba měřit celkovou tloušťku zdi včetně příčky a kovových zárubní.
Naše zárubně mají tzv. regulaci tloušťky stěny, jelikož záklop je pohyblivý, proto nevadí pokud nemáte ideální rovnou stěnu, nebo futra. Pro shlédnutí veškerých možností regulace klikni na: OBKLAD KOVOVÉ ZÁRUBNÍ.
Při montáži je potřeba uříznout panty.
ATYPICKÉ PŘÍPADY.
1. Pokud je výškový rozdíl mezi podlahami, tak zaměřujte od té nižší podlahy. Při montáži je potřeba provést tzv. atypické podříznutí obložky s dveřmi, tj. aby obložka dosedla na obě plochy podlah a dveře se přizpůsobí vyšší podlaze klasickým podříznutím.
Na obrázku je podříznutá část zárubně (krycí lišta ze strany dveří) a dveře.
2. Chybějící příčka zdi pro upevnění zárubně.
V tomto případě je potřeba na místě při montáži seříznout/zhoblovat část krycí lišty dle potřeby. Níže jsou uvedené příklady různých typů seříznutí.
Pokud nemáte za co uchytit zárubeň, je potřeba namontovat dřevěný hranol/lať 1-2cm silnou na stávající příčku.
OBLOŽKA KOVOVÉ ZÁRUBNĚ, se měří v průchodu původní ocelové zárubně, většina dveří má průchod 600 - 900 mm, pokud se dostanete např. u "70" dveří na hodnotu 695 mm a méně, je potřeba zvážit úpravu nadpraží a falce u pantu dveří se zpětným nažehlením hrany v dekoru o - 10 mm, tuto úpravu provádíme před výjezdem montážníků k instalaci. Dále nesmíte zapomenout na výšku v průchodu a tloušťku kovové zárubně.
